SENALES Y CODIFICACIONES

Ahora, comenzaremos un nuevo tema, empezare a hablar acreca de los espectros electromagneticos, los cuales son una distribucion de energia del conjunto de ondas electromagneticas, los epectros van desde  las ondas de menor longitud , hasta las de mayor longitud como las ondas de radio.La luz visible,osea la que nosotros podemos ver, se encuentra entrelas dos capas la luz ultravioleta(UV) y los rayos infrarrojos, ahora dado a que son espectros estos producen ciertos bioefectos, lo cual se reduce a dos tipos de radiaciones:

• radiacion no ionizante : luz UV, microondas,radio am.
• radiacion ionizante: rayos x, rayos gamma.

Dado que son espectros electromagneticos estos se miden en frecuencia de hertz y van desde 10 elevando a la 10 elevado a la 20.Estas frecuencias, como se nota en la figura anterior, trabaja sobre cierta banda, esta banda tiene el nombre de banda de frecuencias, esta banda va a contener los diferentes tipos de espectros electromagneticos asigandos a diferentes usos dentro de las radiocomunicaciones.

CODIGOS DE LINEA

Acontinuacion mostrare un ejemplo de una señal portadora digital, moduladora digital.



• El 0 equivale a 3 volts  y el 1 a 5 volts

1. nrz-l
2. nrzi
3. ami bipolar
4. Pseudoternario
5. manchester
6. manchester diferencial

• En el primero si hay un 0= arriba si es 1= a abajo.
• En el segundo es alreves el 0= abajo, 1=arriba.

En el tercero  y cuarto se les conoce como multinivel  y en el tenemos o positivos o negativos

•  En el tercero el 0 es en linea y el 1= positivo o negativo dependiendo de como empieza pero va uno positivo el siguiente uno negativo.
• En el cuarto el 1 es en linea y el 0= positivo o negativo, (+-+-+-+-).

En el 5 y 6 se manejan cambios de fase forzosos a la mitad del periodo

• En el quinto imaginemos una Z y una z reflejada en el espejo mas o menos como una S, para el 0=Z y para el 1=S , estos van dentro de cada periodo.
•
• En la sexta y  ultima depende intrinsecamente del valor anterior, osea  si hay un 0=s y despues un 1=z va a comenzar arriba , y como el uno termina abajo y si el siguiente es 0 entonces el 0=z pero si es 1=S.





CONVERSION ANALOGICA DIGITAL

Anteriormanete habiamos hablado acerca de las señales analogicas y digitales, por unaserie de paso, nosotros podemos convertir una señal analogica a una digital y viceversa, dicho esto es necesario saber que una señal digital la podemos reconstruir,mientras que una analogica no, ademas el ruido afecta de manera diferente a las dos señales siendo la analogica la menos afectada.

Dicho esto,hablaremos acerca de la conversion de algo analogico a digital, la convercion utiliza 3 procesos o pasos fundamentales uno seguido del otro.

 1.- Muestreo: el muestreo es la parte donde nosotros asignaremos el numero de muestras que tomaremos de la señal originalen un cierto intervalo de tiempo (1seg), las muestras que tomaremos seran en khz o hz o muestras por segundo esto es conocido como frecuencia de muestreo.

2.-Cuantizacion: en la cuantizacion establecemos el nivel de amplitud para cada una de las muestras, esto se resume al numero de bits que vamos a asignarle a las muestras, eto tambien lo conocemos como el ancho de banda ,el cual es lacapidad del medio para poder interpretar un numero de señales en un momento dado.

4.-Codificacion: la codificacion tomara los valores que ya fueron cuantizados y los traducira mediante codigos ya establecidos.

Despues de definir los pasos para la conversion debo de decirles que mientras mas muestras tomemos, a la hora de convertir se va a parecer mas a la señal original,por ejemplo un wap esta ripeado a 44.1 Mhz, esto quiere decir que se toman 44100 muestras a 16 bits.

Para finalizar mientras mayor seala cuantizacion, y mayor seael numero de muestras  menor error tendremos en la codificacion.

CUANTIZACION Y CODIFICACION

CUANTIZACION

La cuantizacion es basicamente el numero de valores con los que definimos la muestra, si la señal no llegara a quedar  osea, si se sale de los margenes es importante normalizarla.La cuantizacion se va a relacionar con el valor que queramos codificar.

Por ejemplo el CD se ripea a 44100 hz, nosotros los humanos tenemos 8bits para un oido y 8 para el otro asi que de hecho no escuchamos mucho tal vez con muchisimo entrenamiento podriamos pero creo que estamo de acuerdoque seria casi imposible se imaginan poder decirle al director de una orquesta que esta fuera de frecuencia un violin oun trombon.

CODIFICACION.

"La codificacion es la capacidad del medio de interpretar de manera eficiente las señales"

PCM

El PCM(pulse code modulation), la cual es la representacion digital de una señal analogica. Este mismo tienes tres elementos: modulacion, cuantizacion y codificacion, basicamente reducimos a 0 y 1 una señal analogica.

El muestro en el PCM, es la forma en la que pasamos de una señal continua a una discreta (sucesion de puntos), en el muestro existen dos tipos de señales:

• las que varian con respecto al tiempo: una onda por ejemplo( lineas verticales)
• las que varian con respecto a la frecuencia:una linea por ejemplo.(lineas horizontales)

La frecuencia de muestreo es el numero de muestras obtenidas en un segundo y se mide en hertz o muestras por segundo.

Una forma de reconstruir una señal exactamente igual a la original es utilizando el teorema de Nyquist-shannon.

El teorema dice que matematicamente si es posible reconstruir una señal siempre y cuando limitemos la banda y que va  a tener el doble de tamaño de la amplitud o ancho de banda.o en otras palabras si la frecuencia de muestreo es dos veces mas alta que la frecuencia mas alta.

Un ejemplo  de como nos limitan el ancho de banda , es cuando nos confunden por telefono que si a veces es odioso o luego nos enteramos de otras cosas jajajaja, esto se debe a que nuestras voces puede que tengan diferentes frecuencias pero las compañias telefonicas lo que hacen es cortar o eliminar aquellas crestas que no entren en el ancho de banda y es por eso que nos confunden asi que no odien a la personaa odia a la compañia de telefono.

y se preguntaran por donde pasa infinitum ......ahhh pues infinitum pasa por encimay debajo de la banda de voz utilizando un filtro de voz, como si nos pusieramos un calcetin este seria infinitum y nuestro pie la banda de voz.

LA MODULACION

La modulacion es el proceso porel cual adaptamos una señal para que puedar ser enviada por un medio fisico,y cabe mencionar que los diferentes medios fisicos tienen diferentes formas de modularalgunos con respecto al ruido etc, etc.

Las modulaciones se dividen en dos partes como antes lo mencionamos anteriormente  en señal moduladora(señal que lleva informacion)  y en señal portadora(señal de adaptacion al medio).

Existen tambien una clasificacion de las modulaciones las cuales explicaremos acontinuacion:

	analógica	digital	MODULADORA
analógica	AM.FM,PM	ASK,FSK,PSK,QAM
digital	PAM,PPM,PDM,PCM	NRZ-LO,NRZI,BIFASE,MANCHESTER
PORTADORA

Un indice de frecuencia se ve de frente como si fuera un pequeño triangulo , esta tiene una caracteristica especial la cual llamamos guarda.

En algunas partes hemos escuhado o mencionamos los Khz o Mhz pero que signifa eso, pues si se transmite n numeros de ondas en un segundo:

1khz-----------1000 ondas por segundo
1mhz----------100 000 ondas por segundo
1Gigahz------1000000 000 ondas por segundo.

CONTINUACION DE SISTEMAS

Despues de describir a profundidad el multiplexado, nos hemos dado cuenta de que un sistema de transmicion puede ser de diferentes formas, y porlo tanto existen subsistemas que procesan informacion analogica los cuales constan de:

 1.- Modulador:la modulacion se encarga de dar forma o de onda portadora o de moduladora o tambien conocidos como banda base ( NRZ, BIPOLAR ,ETC) y paso banda(PSK,ASK,FSK,ETC), eisten dos tipos de moduladores coherentes y no coherentes. los primero usan una señal con la misma frecuenciay fase que la portadora para poderla desmodular y utilizan el PLL(phase loked loop) y la no coherente no necesita esta señal para que pueda demodular.

Estas señales las usamos por ejemplo en la radio donde sintonizamos la radio es una portadora y lo que escuchamos es una moduladora.

Existen ondas moduladoras y portadoras tanto en el lado digital como el analogico, esto es posible gracias al:

2.-Ensanchador de espectro: SS(spread spectrum), lo utilizamos para que no haya interferencias en nuestra señal o tambien para que tengamos privacidad, la forma en que inyectamos informacion al medio se da por medio de:

DS-SS(direct sequencespread spectrum)

FH-SS(frequency hopping spread spectrum)

UFDM

El DS-SS(-----) establece un canal y todala transmicion es por ese canal.

El FH-SS establece un algoritmo donde se salta de frecuencia en x lapso de tiempo.

El grill es nuestra matriz de frecuencia.

FH
DS-----	--------	--------	--FH-
	FH
		FH

 El acceso multiple permite que compartamos nuestro medio de transmicion.

 Todos los pasos antes mencionados se realizan peroen forma inversa para realizar el proceso de recepcion.

ENTENDIENDO AL MULTIPLEXADO

El multiplexado una forma de entenderlo seria compararlo al nextel , donde sabemos cuando esta ocupado el canal y cuando se desocupa con su clasico sonidito y cuando lo queremos utilizar, usamos el PTT (push to talk) .



Existen dos tipos de multiplexado el de divisiones de tiempo y el de divisiones de frecuencia.



En el multiplexado por diviciones de tiempo le asiganamos un paquete de datos a cada uno de los usuarios por un intervalo de tiempo.



Mientras que el multiplexado por division de frecuencia, el canal lo dividiremos por el numero de usuarios 1/N osea que si tenemos 4 usuarios a cada uno de los usuarios le correspondera 1/4 de canal, si un usuario deja de enviar ese canal quedara inutil.

SISTEMA DENTRO DELA RADIO

Un sistema de procesamiento digital podria ser , la radio que tenemos en nuestro auto o en la casa,

la forma en que nos la transmiten es puramente analogica sin embargo llega a nosotros de manera digital, esto sucede gracias a unos subsistemas los cuales procesan la informacion, los cuales detallare acontinuacion:

1.-Formateador: este genera un formato para la transmision, basicamente formamos la onda.

2.-Codificacion de fuente: en esta parte se comprime la señal y la dejamos en una sola linea.

3.-Cifrado: procesa la informacion entrante para que la salida sea ininteligible a usuarion no autorizados y ademas al hacer esto tambien autenticamos la salida, esto solo pasa en la radio civil por ejemplo.

4.-Codificacion de canal: protege la informacion de errores, poniendo toda la señal en una misma codificacion, para ello utilizamos CRC que es una tecnica para verificar.

5.-Multiplexado: en esta parte se puede compartir informacion un varios usuarios siemprey cuando sea de forma ordenada como una autopista, si deseamos incorporarnos lo debemos de hacer deforma ordena y con precaucion si no lo hacemos podremos producir una colision.

La multiplexacion la utilizamos en el ethernet  donde establemos que hacer si ocurre un error a la hora de incorporarse al canal, por ejemplo ,si queremos llamar pero esta ocupado nuestro tel, y lo intentamos 2 o 3 veces y sigue pasando lo mismo,asi como nosotros colgariamos el tel o le diriamos a la otra persona que cuelgue POOOOOr favooor, asi es como llega a nuestro rescate  CSMA,CD,CA.

La CSMA charger sense multiplex access, se establece por un exponencial o backbone en el primer intento verificaremos si la autopista esta libre, en el segundo intento nos cede de forma aleatoria un canal haber si este esta ocupado o nop y si lo intentamos 16 veces, en este intendo si el canal sigue ocupado la conexion se aborta y es rechazada.

Para este fin tenemos el CD(deteccion de colision) y CA (colision avoidance) que es basicamente generar una colision y dado que somos los unicos en saber que ahora si estalibre el canal ahora si nos podemos incorporar a ese canal, que basicamente se resume en nuestro ejemplo a desconectar la linea telefonica...MUAjajajaja..!!!

SEÑALES EN UN CIRCUITO ELECTRONICO

Dentro de los circuitos electronicos  existen dos tipos de señales analogicas y digitales.

SEÑAL ANALOGICA

Las señales analogicas  dejaron de funcionar entre 1960 y 1970, las señales analogicas puden tomar cualquier valor de amplitud, por ejemplo en reloj digital no toma mas valores de los que ya tiene programados, mientras que un analogico  no lohace,mas bien funciona con una variacion continua de amplitud en el tiempo; tambien existen unos subtipos de señale continua y discreta,  una señal continua se pueda medir en cualquier lapso de tiempo(_________), mientras que una discreta cambia(---------- ).

La señal analogica se obtiene por medio de un transductor, con  esto merefiero a que una señal

analogica es todo aquello que obtemos del ambiente por ejemplo, las camaras no analogicas se guardan en un negativo.

SEÑAL DIGITAL

la señal digital toma un numero definido de valores por ejemplo la edad , las señales digitales solo manejan dos valores 1 o 0, por ejemplo la computadora ya que esta solo entiende 0 o 1. Las señales digitales pueden cambiar la amplitud , todas las señales son discretas y ademas estan definidas en un numero de periodos.

Un ejemplo de esto seria el caminar del ser humano, si lo definimos en 3 estados 1 el alzar el pie, 2  asentar el talon  ,3 asentar el pie completo  tendriamos:



                                          1.................00

                                          2.................01

                                          3..................11

SISTEMAS ANALOGICOS Y DIGITALES

Dadas  las dos definicones de las señales analogica y digital, hablamos acerca de los sistemas paralos dos tipos de señales antes mencionadas, imaginemos un sistema donde midamos la presion barometrica, si hacemos uno con botellas de plastico, agua, y un plato, podremos medir el cambio de presion ya que al cambiar la presion la raya que habremos dibujado en la botella nos diara si hubo o no cambio, mientras que un sistema digital funcionaria si pusieramos sensores y ese tipo de cosas.

Practica... armando nuestro cablee!!!!

Bueno, pues despues deun tiempo no muy largo de espera pude ponchar mi propio cable, digo no me fue asi que digas Woow ....pero me esforce.

Pero ya hablando de la practica en si, pues bueno utilizaremos unas pinzas para ponchar,un cable UTP de categoria 5 y unos 4 conectores RJ45.

Lo primo que tuve que hacer es cortar el cable con la pinza para que asi todas sus puntas quedaran al raz, despues de eso es necesario exponer los cables, y esto lo hacemos cortando su recubrimiento,las pinzas cuentan con un tope el cual no nos deja cortar mas del necesario.

Despues de realizar este paso, debiamos de empujar el recubrimiento para exponer aun mas los cables y acontinuacion destrenzarlos y tratar de ponerlos rectos.

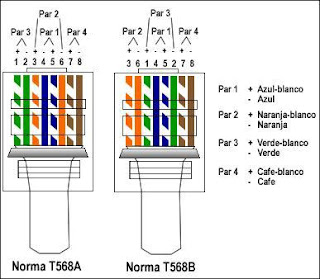

Luego debiamos de acomodarlos segun el estandar si era 568-A o 568-B,el cual nos iba a determinar el orden de los alambres en cada conector.

568-A

BV  V  BN  A  BA  BC  C

568-B

BN  N  BV  A  BA  V  BC  C

Tambien podemos implementar el crossover que es  una punta con 568-B y otra con 568-A.La conexion que utilice fue la llamada punto a punto.

Y para finalizar, debiamos de colocar los cables ya acomodados en el conector RJ45, despues empujar el revestimiento de nuevo , y tambien debemos de asegurarno de que todos en la parte exterior del conector podamos ver todas las puntas  doradas.

Despues probamos la conexion y Listooooooo...!!!! , bueno si no queda hay que repetir toooodo de nuevo....=)

10BaseT

 Bueno, despues de terminar el tema de los MDF,IDF etc, les voy a platicar acerca  de las especificaciones de red, anteriormente les habia platicado acer de la especificacion 10BaseT, bueno ahora les explicare que significa cada parte.

El 10 se refiere a la velocidad de transmision, asi que si son 10 = 10 mbps, 100 = 100Mbps,1000 = 1 Gbps.

La base, es la tecnologia de transmision.

La T se refiere al tipo de cable usado, o el medio de comunicacion,asi si en lugar de T tuvieramos una F diriamos que es una fibra optica,  que significa si encontramos una especificacion que sea 10 BaseFx, pues basicamente lo mismo que anteriormente mencione, excepto que la x hace referencia a que el medio utilizado tiene las mejores caracteristicas.

Ahora nos preguntaremos si es posible conectar una especificacion con otra, basicamente, si se puede de fast ethernet con ethernet pero a gigabit ethernet no es posible debido a la velocidad de transmision.

Pues eso es todo por hoy, y pinky promise que no abandonare tanto al blog...=)

Terminacion del MDF,IDF(ICC,HCC)

Vamos a hacer un recordatorio rapido del post anterior, los grid que son como cubos  simbolizan un MCC , los que son  horizontales  y que parecen rectangulos son los HCC y los que son  verticales y que parecen un edificio son los ICC.

Tambien hablamos anteriormente acerca de las distancias , y como estas nos afectan pero cuales la distancia maxima, son 3000 metros osea 3km,de un MCC a un HCC y por que esta distancia si la fibra optica puede abarcar mas distancias,pues muy simple esto se debe a que resulta extremadamente complicado ir de un lado al otro para verificar algo o simplemente para conectarlos. La distancia entre uno y otro es conocido como backbone.

Ahora tambien existe otro tipo de cableado para el backbone, el cual es de tipo B, el cual se comporta de la siguiente manera, del MCC al ICC hay 2500 metros, del ICC al HCC son 500 metros cumpliendo asi la norma de los 3000 metros.

Hay varias distancias las cuales se recomiendan para el backbone que van de los 800 a los 3000metros,

 de los cuales mencionare su forma de distribucion :

1.-800 metros-------500 mts HCC-ICC---------------300 mts ICC-MCC-----------62.5/125

2.-2000mts----------500mts HCC-ICC---------------1500mts ICC-MCC-----------FO monomodo

3.-3000mts---------500 mts HCC-ICC----------------2500mts ICC-MCC----------UTP voz

 Como nota siempre del ICC al HCC habra 500 metrosel resto es de la primera parte, osea del MCC al ICC.

Excursioncitaaaa timee..!!!!!

El dia de hoy despues de sufrir con el calor y darme cuenta que ultimamente  no tenemos iniciativa y, no se si sea por que tengamos flojera o no se, eso es medio preocupante por que aunque suene a frase cucha de gobierno , deberiamos tener iniciativa, arriesgarnos digo al fin y al cabo lo peor que nos puede pasar es que nos digan que no y digo de eso no te mueres, bueno al menos que de eso dependa tu vidaa pero bueno, ya me viajee... sorry es el caloooor...!!!

 Bueno pues este dia no posteare mucho en vez de esoo les voy a poner un video ;ya que hoy fue dia de excursion y eso me agrada por que despues de teoria y mas teoria no me lograba imaginar como seria , lo del MDF ,IDF y todas esas cosas, pero ahora todooo cambiooOO.!!! Asi que ahi les va , y si se preguntan quien es el que nos instruye en el arte de las redes y telecomunicaciones es el profe Nacho.... y sorry si me tiembla la mano pero es que lo mio lo mio no es andar de paparatzzi ... ... .=D...!!!

Suerte a todoooos..!!!!

mas de MDF, IDF,MCC,ICC,HCC

Hello blogger, bueno pues continuando con el post anterior y el anterior del anterior , es justo preguntarnos que pasa despues del HCC , aaaaah pues despues del HCC  vamos a tener un switch o hub este switch o hub va a ir a un patch panel y por que esto , pues por que asi nos va a permitir conectarnos y movernos a diferentes switches o puenteros, ahora el patch panel en su enlace basico es de 90 mts  y por que 90? por que si fuera mas de 100 mts ya no estaria en norma y causariamos algun conflicto por algo se hicieron las normas no??.

Y como se veria todooo esto en un edificio de una empresa o en una planta de produccion..?? pues para esto existen unos diagramitas los cuales nos van a indicar como es que los vamos a utilizar.

El pop siempre que es un edificio de varias plantas debe de estar siempre en la parte inferior y cercano a la calle, el MDF debe de estar en el centro del edificio  y cada piso del edificio debe de tener un IDF.

Y si se trata de una planta ?, bueno pues ahi al no haber edificios con varios pisos el POP y el MDF van al centro de la planta.

Ahora hablaremos del Ethernet en estrella  esto seria mas o menos como una telaraña en donde vamos a ver que existe un MDF central, de el se deprenden unos IDFs y de estos IDFs mas IDFs , recordando siempre que de los 3000 metros que tenemos 2500 son de backbone(mcc-hcc)  y los ultimos metros de 100mts van para la PC.

 Y que pasa si no nos alcanzan esos 100 mts pues usariamos unos repetidores aunque no son muy recomendables .

 Como conclusion, debemos de tener muchisimo cuidado con la longitud por que al tener un cableado seguro tendriamos una red eficiente.

MDF, IDF, HCC, ICC

Bueno despues de abandonar mis deberes como blogger , es hora de ponerse al tanto de la situacion ,asi que le dare continuacion, en lo ultimo que me quede es que en que hacia cada uno de los nodos. Asi que es hora de ver como van implementados y como es que los tenemos que usar.

Los MDF se encargan de armar la d istribucion principal, dentro de el se tiene un servidor, un pop, patch panel,

En la partde del cableado el MCC  que significa main cross conect es el patch panel y va dentro del side. Mientras que el HCC y el ICC se determinan principalmente por la posicion de los IDF.

 Y de seguro se preguntaran que esto que tiene que ver con los MDF pues es muy facil por que dependiendo del numero de IDF se determinara el tipo de cableado a usar. Aqui les mostrare de una forma muy pero muy simple el por que y el como.

MDF ---------------- + IDF   =  CABLEADO ICC

MDF------------------+IDF-----------------+IDF = CABLEADO HCC(este siempre va al ultimo IDF)

 Y, ¿ por que solo dos IDF?, bueno esto se debe a que simplemente si tuvieramos mas IDF la atencio que nececitaria cada puerto seria menor  y se iria reduciendo, como ejemplo supongamos que temos un switch de 4 puertos cada switch tiene 25% de atencion ahora si ponemos otros 4 switches mas se iria ese 25% entre 4 que seria 6.75% si pusieramos uno o dos mas seria demasiado , por ello solo se permiten dos IDF como maximo en un MDF.

Ahora la distancia que hay entre un MDF y un IDF es de 3000mts siempre y cuando tengamos un backbone, despues de eso se tienen 100 mts mas para conectarse a la computadora los cuales los determina el HCC.

Existe un regla de los 5,4,3

la cual dice que se permiten 5 segmentos de red,  4 switches como maximo y 3 segmentos poblados de esos 5.

Redes: Diseño de redes.

 Pues como dicen por ahi borron y cuenta nueva hoy, asi que los post de ahora en adelante seran acerca de  los diferentes tipos de redes ademas de algunas de sus caracteristicas.

Para crear una red, debemos de tener en cuenta algunos aspectos, como lo son:

• Fiabilidad.
• Conectividad
• Facil uso, modificacion e implementacion

y  a que se refieren estos aspectos,  bueno la fiabilidad se refiere a que la red siempre debe de estar disponible; la conectividad  se refiere a que debe de ser posible conectarse a diversos medios de comunicacion; la facilidad de uso se refiere a que debido a que no es posible saber de que manera crecera y se comportara la red, debemos de tomar algunas precausiones y tratar de controlar este crecimiento.

Ahora hablemos sobre los objetivos que tienen el diseño de una red:

1. Funcionalidad: Debe de ser capaz de mantener una cierta velocidad para los usuarios y favorecerlos a estos.
2. Escalabilidad: Debe de permitir el crecimiento sin ser necesario que se hagan modificaciones.
3. Adaptabilidad: Debe de ser adaptable a las nuevas tecnologias sin ser necesario grandes ajustes.
4. Manejabilidad: Debe permitir que sea facil monitorearla para chequeo y toma de decisiones.
5. Disponibilidad: Debe de trabajar bien sin afectar  a los usuarios y sin ser necesario mantenimiento( si nadie se acuerda del administrador de redes es que todo va bien).

Necesitamos de dos componentes criticos en el diseño de la red  que son el  emplazamiento de servidores y la deteccion de colisiones, el emplazamiento hace referencia a el lugar en donde se debe de poner el o los servidores y la deteccion de colisiones es la forma en que esta segmentada osea las direcciones y los accesos de los diferentes tipos de usuarios.

Dentro de nuestro diseño tendremos una red principla la cual es conocida como "backbone".

Para nuestro diseño tendremos dos tipos de normativas las cuales nos guiaran  en el ambito del cableado las cuales son TIA/EIA 568-A, que nos dira las impedancias, colores, cablado horizontal y  TIA/EIA 569-A,

distribucion del cableado, backbone, etc).

Las normas mencionadas anteriormente tienen cierto tipo de topologias, la de estrella  extendida pertenece a la norma  TIA/EIA 568-A, esta norma dice que el nodo central quedara cerca del POP (punto de prescencia) el cual  es el lugar por donde llega la señal , arranca tanto la red de datos como la de voz como parte de su cableado.

 Suerte a todos los que lean este blog ....!!!!

Medios de transmision.

Los medios de transmision son elementos que utilizamos para comunicarnos principalmente de una computadora a otra. Existen dos tipos de medios los guiados y los no guiados.

• Los guiados son aquellos que se enlazan por medios de enlaces fisicos( cable de cobre, fibra optica, etc.)
• Los no guiados que son aquellos que no se enlazan por medio de enlaces fisicos( laser, bluetooth, etc.)

Acontinuacion les presentare los medios mas conocidos tanto guiados como no guiados y los cuales habale mas especificamente en los futuros post.

GUIADOS.

• Alambre: se uso antes de la apricion de los demas tipos de cables.
• Guia de honda: no es un cable y utiliza las microondas como medio de transmision.
• Fibra optica: Es el mejor medio ya que es mas veloz y tiene un buen ancho de banda
• UTP(par trenzado): Es de los medios mas usados gracias la comodidad de instalacion y su precio.
• Coaxial: Es muy utilizado , pero las uniones son bastante problematicas.

NO GUIADOS.

• Infrarrojos: Tiene las mismas tecnicas que la fibra optica excepto que este es por el aire, llega hasta los 2 km
• Microondas: Sus emiciones son de forma analogica o digital pero tiene que estar en linea visible llega de 3 khz a 3000 GHz.
• Satelite: tienen libertad geografica, alta velocidad pero su retardo causa problemas.
• Ondas cortas: son las ondas utilizadas en la radio frecuencia ,transmiten a grandes distancias con poca potencia
• Ondas de luz: Son las ondas utilizadas por a fibra optica.

Ahora que ya sabemos de que medios vamos a hablar, empecemos por el alambre.

ALAMBRE.

Fue utilizado en el telegrafo, ya que este utlizaba lineas de cobre , las cuales transmiten luz y sonido ya que ambos se comportan de forma muy parecida. Hoy en dia los cables vienen protegidos por algun material aislante, los grosores de los cables son medidos por el estandar AWG( wire gauge standard).

Mientras el valor del  AWG sea  mayor, el diametro del conductor sera menor.

GUIA DE HONDA.

Es el medio por el cual se transmiten megaHertz, osea trabaja con microondas . Su construccion es de material metalico por lo que no es un cable propiamente dicho,  el ancho de banda es muy grande y se usa cuando se requieren bajas perdidas de señal en condiciones de muy alta potencia.

Sus aplicaciones mas usuales son las telefonicas, para subir y bajar datos los cuales provienen de satelites o estaciones terrenas de microondas.

Las guias de onda pueden ser duras o flexibles, las flexibles son fabricadas por ANDRREW y el nombre de la fibra es HELIAX.

Satelites.

La comunicacion por medio de satelites se debe gracias a Arthur C. Clark en 1945, un satelite actua como un repetidor o una estacion de relevacion.

Un transpondedor  recibe la señal  de un transmisor, luego la amplifica y la retransmite a una frecuencia diferente, la estacion envia la informacion solo a un satelite , mientras que un satelite puede enviar la informacion a varias estaciones.

Los satelites se encuentran en una orbita geoestacional la cual es el lugar que se calcula matematicamente para que no pueda ser atraido o expulsado de esa orbita.

El numero de satelites necesarios para cubrir la tierra es de 16 y con 20 satelites a la hora de usar gps nos da una presicion de 3mts.

Sus ventajas es que  transmite a velocidades muy altas, ideal para comunicarse con lugares distantes o reconditos, permite comunicarse entre dos  usuarios a grandes distancias.

 Sus desventajas  es el desface dle tiempo , ya que tarda en llegar la señal de una estacion a otra, el clima, es sensible a los eclipses debido al electromagnetismo.

Microondas.

Dentro de los medios no guiados  estan las microondas terrestres, la cual provee conectividad entre dos estaciones o sitios en linea de vista osea sin ningun obstaculo, las ondas emitidas pueden ser analogicas o digitales.

Las microondas terrestres son aplicadas en:

• Telefonia
• Datos
• Telegrafo
• Telefonia celular
• Video

Los sistemas de microondas consisten en tres  componentes principales:

1. Una antena con una corta y flexible guia de onda.
2. Una unidad externa de radio frecuencia.
3. Una unidad interna de radio frecuencia.

Su alcance maximo es de 80 km debido a la curvatura de la tierra, sus fecuencias son de 12, 18 y 23 GHz mas de 30 GHz puede causar problemas de salud.

Medios no guiados: Infrarrojos

EL medio infrarrojo al ser uun haz de luz utiliza las mismas tecnicas de transmision de la fibra optica, excepto en el medio externo o al aire libre.

El laser alcanza una distancia de 1 a 10 millas siendo mas normal la de 1. Su velocidad de transimision es de 1.5 mbps,  para usar esta tecnologia no es necesario tener permiso o autorizacion del gobierno.

La instalacion se considera facil pero se debe de tener cuidado ya que los haces de luz ´pueden dañar al ojo humano.

Cable coaxial.

Hoy hablare sobre el ultimo de los medios guiados, el cable coaxial, este cable es uno de lo mas usados debido a que cubre una mayor distancia a un precio mas barato ademas de que es muy facil de usar , e ligero y flexible.

el cable coaxila consta de un nucle de hilo de cobre, un dielectrico , un forro de aluminio, otro forro mas de cobre y una cubierta externa.Existen dos tipos de cable coaxiales,  el fino y el grueso.

•  Cable fino.-Transporta una señal hasta 185 mts.
• Cable grueso.-Es un cable rigido, fue usado para el ethernet en sus primero pasos,por ello se le denomino ethernet estandar, su alcance es de 500mts.

El problema que suele tener este cable es que es facil de pinchar, debido al uso de los bnc vampiros los cuales pueden perforar el forrado del cable  y asi podre recir datos tambien, ademas del robo de informacion, a la hora de perforar la informacion queda expuesta al quedar dañada su capa protectora o aislante.

UTP

El UTP (unshield twisted pair)en español par trenzado no blindado consta de 4 pares de hilos trenzados, y un dielectrico, el UTP cuenta con varios elementos para evitar la diafonia, y  se preguntaran que es la diafonia, pues la diafonia se presenta cuando una señal salta sin querer de un par de cables a otro, para evitar que suceda esto de esos 4 pares se utilizan dos hilos para evitar la diafonia.

Otra forma para evitar la diafonia es la forma del tranzado ademas de que mientras mas trenzado este mas cobre habra utilizado por lo tanto su precio aumenta considerablemente y por ultimo se encuentra el dielectrico central el cual hace casi imposible la diafonia.

Hay dos tipos de cable de par trenzado:

• el par trenzado sin apantallar ( UTP).
• el par trenzado apantallado(STP).

Tip al decir apantallado no me refiero a sacado de onda sino mas bien si esta o no protegido.

Como se forma, primero se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable.El material kevlar lo ayuda a hacerlo mas resistente.

El UTP tiene diferentes tipos de especificaciones como la 10BaseT , estas especificaciones dictan el numero de entrelazos permitidos por pie de cable, el numero de entrelazados depende del uso u objetivo del cable, donde el numero 10 se refiere a 10gigabits.

La especificacion 568A  Commercial Building  Wiring Standard de la Asociación de Industrias Electrónicas e Industrias de la Telecomunicación (EIA/TIA) especifica el tipo de cable UTP que se va a utilizar en una gran variedad de situaciones y construcciones; en otras palabras son las industrias de cableado que definen la mecanica para alcanzar la velocidad del cable.Estos  estandares brindan 5 categorias:

1. categoria 1: Se utiliza para transmitir voz, hace referencia a cables telefonicos.
2. categoria 2 : Se utiliza para la transmicion de datos de hasta 4 mbps.
3. categoria 3: Se utiliza para la transmicion de datos de hasta 16 mbps.
4. categoria 4: Se utiliza para la transmicion de datos de hasta 20 mbps.
5. categoria 5: Se utiliza para la transmicion de datos de hasta 100 mbps.

Tabla de categoria 2.

1. categoria 1: voz solamente,  cables telefonicos.
2. categoria 2 :  Datos de hasta 4 mbps, LocalTalk by Apple..
3. categoria 3:  Datos de hasta 10 mbps, Ethernet.
4. categoria 4:  Datos de hasta 20 mbps, token ring.
5. categoria 5: Datos de hasta 100 mbps, fast Ethernet.

Podemos ver que la velocidad entre algunas categorias de las dos tablas varian y ademas se añe conceptos nuevos como token ring  o localtalk.

 El token ring creado en  IBM la cual desarrollo este estandar para que asi sus equipos se pudieran conectar, pero este estandar solo se manejaba bajo equipos IBM y nadie mas se podia comunicar, por ello el IEEE ( Institute of Electrical and Electronics Engineers ), creo un estandar  bajo la arquitectura de anillo del token ring, este estandar es conocido como el 802.5 el cual a comparancion del token ring presentaba algunas mejoras entre ellas el numero de estaciones (250).
